TKM Ventiel M68-41-M21

Omschrijving

Introductie

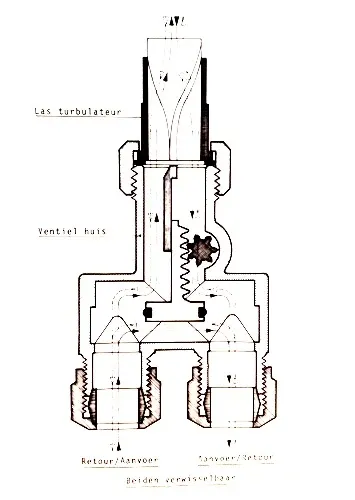

Het TKM M68-41-M21 ventiel is onderdeel van het TKM M68 1-pijpssyteem voor radiatoraansluitingen en in de jaren '60 tot '80 veelvuldig toegepast in zowel projectmatige- als private woningbouw. Belangrijkste voordeel van het TKM 1-pijpssysteem was de snelheid van installeren, immers vanwege het doorlussen van radiatoren gebruikte men veel minder meters buis en kleinere circuitverdelers. Dit TKM M68-41-M21 ventiel was specifiek bedoeld om 1x per circuit, dus op 1 radiator per lus, te zijn gemonteerd. Deze specifieke uitvoering heeft aan de zijkant een instelschroef onder de 6-kanten kap waarmee het volledige circuit via slechts 1 radiator kan worden ingeregeld. De overige radiatoren in hetzelfde circuit werden dan uitgerust met het standaard model M68-40-M21.

Kenmerken

• Bypass inregelbaar van A t/m G, fabrieksinstelling is C
• Regeltee aan de zijkant waarmee de volledige radiatorgroep kan worden ingeregeld
• 2x leidingaansluiting M21 en 1x radiatoraansluiting 3/4"
• H.o.h. afstand cv-leidingen is 35mm
